< Гидравлическое загрузочно-разгрузочное приспособление

ГЗРП используется для повышения мобильности кузов-контейнера при транспортировке, в качестве приспособления, выполняющего погрузку на транспортное средство или разгрузку, а также фиксацию изделия на опорную поверхность в рабочее положение.
Устройство состоит из четырех гидравлических подъемных опор, установленных в 4х углах кузов-контейнера, блока управления и дистанционного пульта управления.

Режимы работы и основные характеристики:

1. В автоматическом режиме, при работе от маслостанций – все четыре гидравлические опоры выполняют подъем или опускание груза одновременно.
2. В ручном режиме, при работе от маслостанций – обеспечивается управление подъемом или опусканием каждой гидравлической опоры отдельно.
3. В режиме ручного насоса – ручное управление подъемом или опусканием каждой гидравлической опоры в отдельности.



При разгрузке кузов-контейнера (загруженного или пустого), выполняются следующие действия:

1. Поворот 4-х гидроопор из транспортного положения в рабочее.

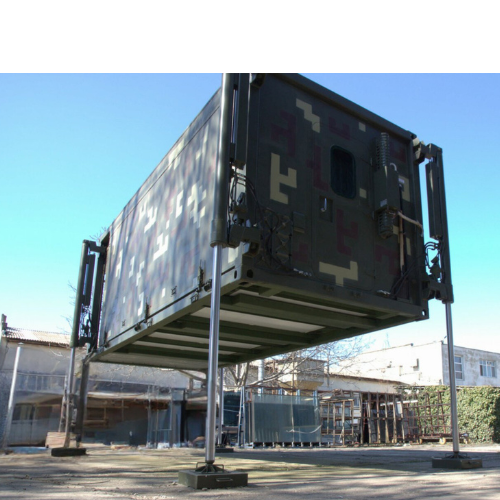

2. Подъем кузов-контейнера над автомобилем с помощью комплекта гидроопор.
3. Выезд транспортного средства из-под кузов-контейнера.
4. Опускание кузов-кнтейнера на поверхность грунта.



При погрузке кузов-контейнера, выполняются следующие действия:

1. Подъем кузов-контейнера с помощью комплекта гидроопор с грунта на высоту, достаточную для проезда автомобиля под ним.
2. Заезд транспортного средства под кузов-контейнер.
3. Опускание кузов-кнтейнера на подрамник транспортного средства.
4. Складывание гидроцилиндров комплекта гидроопор, их поворот в транспортное положение и фиксация.

Технические характеристики ГЗРП

1. Осевое усилие при наличии боковых нагрузок, кгс: 10000 (2500 на каждую опору).
2. Максимальный подъем от поверхности грунта, мм: 1700
3. Время подъема в автоматическом режиме, мин.: 15
4. Время подъема в режиме ручного насоса, мин.: 15 (при 4х операторах)
5. Вес одной гидроопоры в сборе с кронштейнами без подставки и с рабочей жидкостью, кг: 230
6. Рабочая среда: гидравлическая смазка Р (М-Г-22-В)
7. Напряжение внешнего источника электроэнергии, В: 220
